Elektrik kesildiğinde jeneratörün otomatik olarak çalışması ve tesisin elektrik yükünü üzerine alması, yalnızca jeneratör motorunun çalıştırılmasıyla gerçekleşmez. Bu sürecin arkasında şebeke izleme sistemi, jeneratör kontrol ünitesi ve otomatik transfer sistemi birlikte görev yapar.
Doğru çalışan bir jeneratör sisteminde şebeke kesintisinin algılanması, jeneratörün çalıştırılması, uygun gerilim ve frekans değerlerinin oluşması, yükün jeneratöre aktarılması ve şebeke geri geldiğinde tesisin yeniden şebekeden beslenmesi otomatik olarak gerçekleştirilir.
Bu rehberde jeneratör otomatik transfer sistemi nasıl çalışır, şebeke kesildiğinde ne olur, ATS ve transfer panosunun görevi nedir, jeneratör neden otomatik devreye girmez gibi önemli konuları adım adım inceleyeceğiz.
- Jeneratör otomatik transfer sistemi nedir?
- Şebeke kesildiğinde ne olur?
- Otomatik transfer sisteminin çalışma sırası
- ATS ve transfer panosunun görevi nedir?
- Şebeke geri geldiğinde ne olur?
- Jeneratör neden otomatik devreye girmez?
- Otomatik transfer sistemi nasıl test edilir?
- Periyodik bakım neden önemlidir?
- Cvspower Dijital Servis
- Sık sorulan sorular
Jeneratör Otomatik Transfer Sistemi Nedir?
Otomatik transfer sistemi, ana elektrik şebekesinin durumunu takip ederek enerji kesintisi veya belirlenen elektriksel sınırların dışında bir durum oluştuğunda jeneratörün otomatik olarak devreye alınmasını sağlayan sistemdir.
Jeneratör çalıştıktan ve uygun elektriksel değerleri üretmeye başladıktan sonra transfer sistemi tesis yükünü şebekeden ayırarak jeneratör üzerine aktarır.
Böylece kullanıcının jeneratörün bulunduğu alana gitmesine veya manuel olarak herhangi bir şalteri değiştirmesine gerek kalmadan tesis yeniden enerjilendirilebilir.
Şebeke Kesildiğinde Ne Olur?
Normal çalışma sırasında tesis elektrik enerjisini ana şebekeden alır. Jeneratör bekleme durumundadır ve kontrol sistemi şebekenin durumunu sürekli izler.
Şebeke gerilimi tamamen kaybolduğunda veya sistemde tanımlanan değerlerin dışına çıktığında kontrol ünitesi şebeke arızasını algılar.
Ancak birçok jeneratör sistemi çok kısa süreli elektrik dalgalanmalarında gereksiz yere çalışmamak için belirli bir şebeke hata gecikme süresi kullanır.
Kesinti bu süre boyunca devam ederse jeneratör kontrol sistemi motora otomatik marş komutu gönderir.
Otomatik Transfer Sisteminin Çalışma Sırası
Standart bir otomatik jeneratör sisteminde şebeke kesintisinden yük transferine kadar gerçekleşen süreç genel olarak aşağıdaki sırayı takip eder.

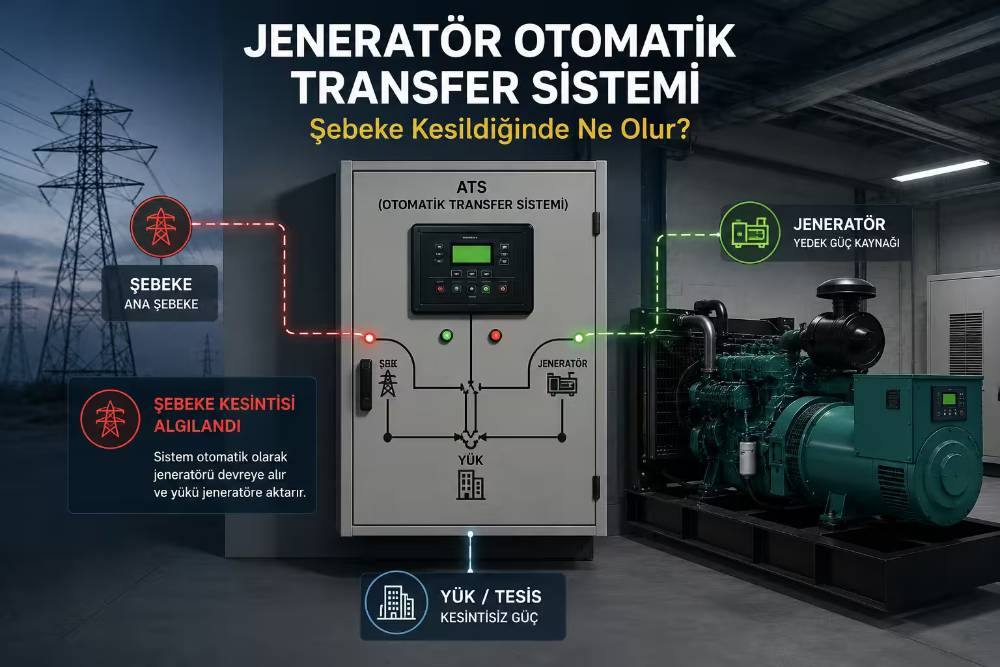

ATS ve Transfer Panosunun Görevi Nedir?
ATS, İngilizce Automatic Transfer Switch ifadesinin kısaltmasıdır. Türkçede otomatik transfer şalteri veya otomatik transfer sistemi olarak adlandırılır.
Transfer panosunun temel görevi tesisin hangi enerji kaynağından besleneceğini güvenli biçimde yönetmektir.
Jeneratörün gücüne ve tesisin yapısına göre transfer işlemi;
- Kontaktörler
- Motorlu kompakt şalterler
- Motorlu açık tip şalterler
- Otomatik transfer şalterleri
üzerinden gerçekleştirilebilir.
Transfer panolarında meydana gelebilecek arızalarla ilgili daha detaylı bilgi için Jeneratör Transfer Panosu Arızaları ve Çözümleri rehberimizi inceleyebilirsiniz.
Jeneratör Otomatik Devreye Girmiyor mu?
Şebeke kesildiğinde jeneratörünüz çalışmıyor, jeneratör çalışmasına rağmen tesis yükünü üzerine almıyor veya transfer sırasında arıza oluşuyorsa jeneratör ve transfer sisteminin birlikte kontrol edilmesi gerekir.
7/24 Jeneratör Arıza ServisiŞebeke Geri Geldiğinde Ne Olur?
Şebeke elektriği geri geldiğinde jeneratör genellikle hemen durmaz. Kontrol sistemi öncelikle şebekenin yeniden uygun gerilim ve frekans değerlerine ulaştığını kontrol eder.
Ayrıca çok kısa süreli şebeke geri gelişlerinde gereksiz transfer yapılmaması için sistem belirli bir şebeke dönüş gecikmesi uygulayabilir.
Şebekenin kararlı olduğu doğrulandığında tesis yükü jeneratörden ayrılır ve yeniden şebekeye aktarılır.
Jeneratör ise yük transferinin ardından hemen durdurulmayabilir. Motorun çalışma sıcaklığının dengelenmesi amacıyla belirlenen süre boyunca yüksüz olarak çalışmaya devam eder.
- Şebeke geri gelir.
- Şebekenin kararlı olduğu kontrol edilir.
- Yük jeneratörden ayrılır.
- Yük yeniden şebekeye aktarılır.
- Jeneratör soğutma süresinde yüksüz çalışır.
- Motor durdurulur.
- Sistem yeniden otomatik bekleme durumuna geçer.
Jeneratör Neden Otomatik Olarak Devreye Girmez?
Şebeke kesildiği halde jeneratörün çalışmaması veya jeneratör çalışmasına rağmen tesisin enerjisiz kalması farklı arızalardan kaynaklanabilir.
En sık karşılaşılan nedenlerden bazıları şunlardır:
- Jeneratör kontrol ünitesinin AUTO konumunda olmaması
- Akünün zayıf veya tamamen boş olması
- Akü şarj redresörü arızası
- Marş sistemi arızası
- Acil stop butonunun basılı kalması
- Yakıt besleme problemi
- Kontrol ünitesinin şebeke kesintisini algılamaması
- Aktif bir jeneratör alarmının bulunması
- Transfer panosu kumanda devresi arızası
- Kontaktör veya motorlu şalter arızası
- Jeneratör çıkış geriliminin uygun olmaması
- Jeneratör frekans değerinin uygun seviyeye ulaşmaması
Jeneratör motoru çalışıyor ancak elektrik üretmiyor veya tesise enerji ulaşmıyorsa Jeneratör Çalışıyor Ama Elektrik Vermiyor? rehberimizi inceleyebilirsiniz.
Akü kaynaklı problemler için Jeneratör Aküsü Neden Biter? Akü Şarj Redresörü Kontrolü yazımızdan yararlanabilirsiniz.
Yakıt sistemiyle ilgili sorunlarda ise Jeneratör Yakıt Sistemi Arızaları rehberimizi inceleyebilirsiniz.
Otomatik Transfer Sistemi Nasıl Test Edilir?
Jeneratörün manuel olarak çalıştırılması, gerçek bir elektrik kesintisinde otomatik sistemin sorunsuz çalışacağını tek başına göstermez.
Jeneratör test edilirken mümkün olduğunca sistemin gerçek çalışma senaryosu kontrol edilmelidir.
Transfer testinde aşağıdaki işlemler gözlemlenmelidir:
- Şebeke kesintisinin doğru algılanması
- Jeneratöre otomatik marş verilmesi
- Motorun sorunsuz çalışması
- Jeneratör geriliminin kontrol edilmesi
- Jeneratör frekansının kontrol edilmesi
- Şebeke tarafının yükten ayrılması
- Jeneratör tarafının devreye girmesi
- Tesis yükünün jeneratörden beslenmesi
- Şebeke geri geldiğinde yükün yeniden aktarılması
- Jeneratörün soğutma süresini tamamlaması
- Sistemin tekrar AUTO durumunda beklemeye geçmesi
Otomatik Transfer Sisteminde Periyodik Bakım Neden Önemlidir?
Jeneratörler birçok tesiste uzun süre gerçek bir elektrik kesintisi yaşamadan bekleyebilir. Bu nedenle sistemde oluşan bazı problemler ihtiyaç anına kadar fark edilmeyebilir.
Periyodik jeneratör bakımında yalnızca motor yağı ve filtrelerin kontrol edilmesi yeterli değildir. Jeneratörün elektrik ve transfer sistemi de kontrol edilmelidir.
Periyodik kontrollerde özellikle;
- Akü voltajı ve marş kapasitesi
- Akü şarj redresörü
- Jeneratör kontrol ünitesi
- AUTO çalışma fonksiyonu
- Transfer panosu
- Kontaktörler ve motorlu şalterler
- Kumanda devreleri
- Kablo ve terminal bağlantıları
- Jeneratör çıkış gerilimi
- Jeneratör frekansı
kontrol edilmelidir.
Jeneratör bakımının neden önemli olduğunu Jeneratör Periyodik Bakımı Neden Hayati Öneme Sahiptir? yazımızdan inceleyebilirsiniz.
Cvspower periyodik kontrol hizmetleri hakkında detaylı bilgi için Jeneratör Periyodik Kontrol sayfamızı inceleyebilirsiniz.
Bir jeneratörün güvenilirliği yalnızca arıza oluştuğunda yapılan müdahaleye bağlı değildir. Gerçekleştirilen testlerin, bakımların ve teknik kontrollerin düzenli şekilde kayıt altında tutulması da önemlidir.
Özellikle otomatik transfer sistemi gibi birçok bileşenin birlikte görev yaptığı sistemlerde geçmişte yapılan işlemlerin ve tespit edilen problemlerin takip edilebilmesi sonraki servis çalışmalarına önemli bilgiler sağlar.
Cvspower Dijital Servis ile gerçekleştirilen servis, bakım ve teknik işlemler jeneratörün dijital servis geçmişinin bir parçası haline gelir. Böylece servis geçmişi, planlı bakımlar ve yaklaşan işlemler daha düzenli şekilde takip edilebilir.
Jeneratör Otomatik Transfer Sistemi Hakkında Sık Sorulan Sorular
Elektrik kesilince jeneratör kaç saniyede devreye girer?
Jeneratörün devreye girme süresi kontrol ünitesinde belirlenen şebeke hata gecikmesine, motorun marş alma süresine ve yük transfer ayarlarına göre değişir. Bu nedenle tüm jeneratörler için geçerli tek bir süre bulunmaz.
Jeneratör çalışıyor ancak bina neden elektriksiz kalıyor?
Jeneratör çalışmasına rağmen transfer panosu tesis yükünü jeneratöre aktarmamış olabilir. Kontaktör, motorlu şalter, kontrol devresi, jeneratör gerilimi ve çıkış şalteri kontrol edilmelidir.
Jeneratör neden AUTO konumunda olmalıdır?
Otomatik jeneratör sisteminde şebeke kesildiğinde jeneratörün kullanıcı müdahalesi olmadan çalışabilmesi için kontrol ünitesinin otomatik çalışma durumunda olması gerekir.
Şebeke geldiğinde jeneratör neden hemen durmaz?
Kontrol sistemi şebekenin kararlı hale gelmesini bekleyebilir. Yük şebekeye aktarıldıktan sonra jeneratör motorunun sıcaklığının dengelenmesi amacıyla belirlenen soğutma süresi boyunca yüksüz çalışma yapılabilir.
Jeneratörü manuel çalıştırmak otomatik transfer testi için yeterli midir?
Hayır. Manuel çalıştırma yalnızca jeneratör motorunun çalışabildiğini gösterir. Otomatik transfer testinde şebeke algılama, otomatik marş, jeneratör çıkış değerleri, yük transferi, şebekeye geri dönüş ve jeneratörün durma süreci birlikte kontrol edilmelidir.
Jeneratörünüz Elektrik Kesintisine Gerçekten Hazır mı?
Jeneratörün motorunun çalışması tek başına yeterli değildir. Jeneratör, kontrol sistemi ve transfer panosunun gerçek elektrik kesintisi senaryosunda bir bütün olarak çalışması gerekir. Periyodik kontrol, otomatik transfer testi ve arıza tespiti için Cvspower teknik servis desteğinden yararlanabilirsiniz.
Jeneratör Servis Hizmeti Cvspower Dijital ServisJeneratör otomatik transfer sistemi; şebeke elektriğini takip eder, elektrik kesildiğinde jeneratörün çalışmasını sağlar ve uygun elektriksel değerler oluştuktan sonra tesis yükünü jeneratöre aktarır. Şebeke geri geldiğinde yük yeniden şebekeye aktarılır ve jeneratör soğutma süresinin ardından durur. Sistemin gerçek bir kesinti anında güvenilir çalışması için jeneratör, kontrol ünitesi ve transfer panosu birlikte test edilmelidir.
